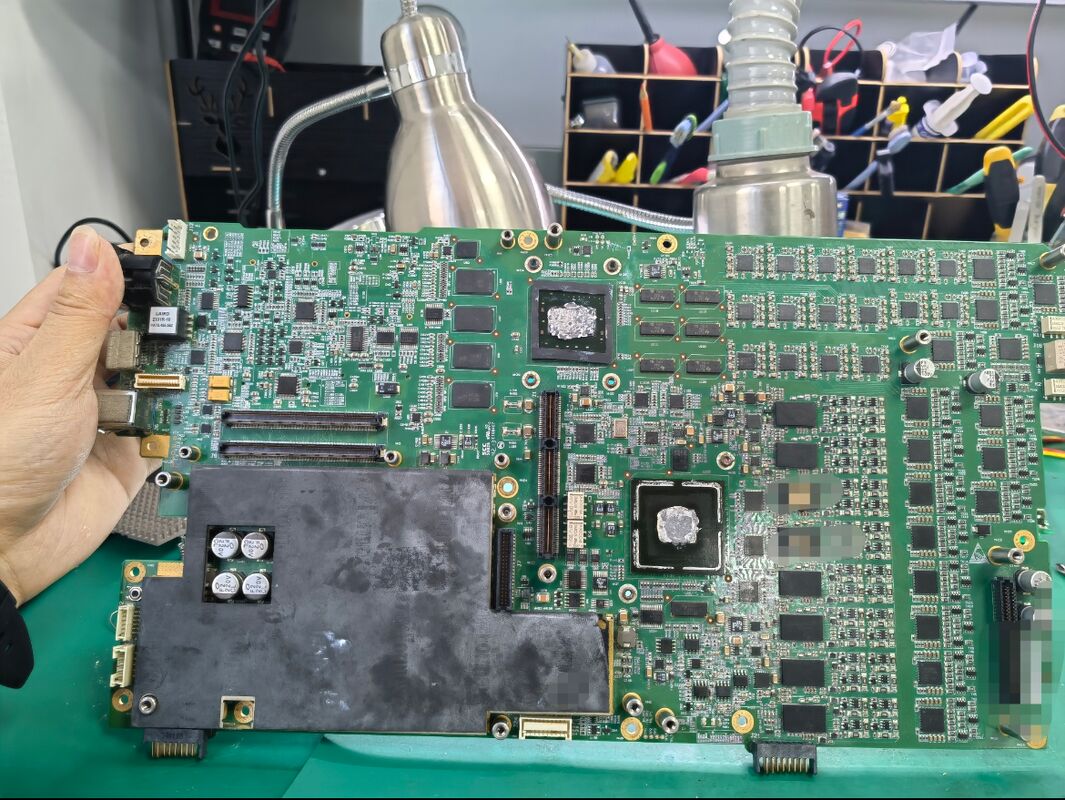

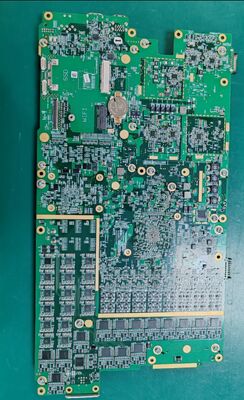

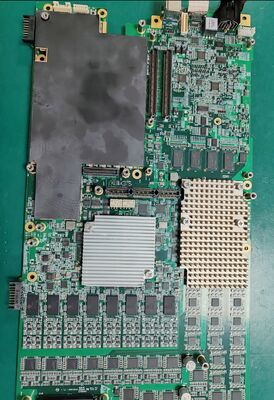

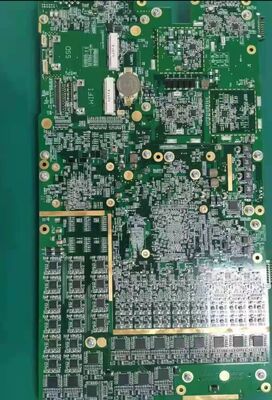

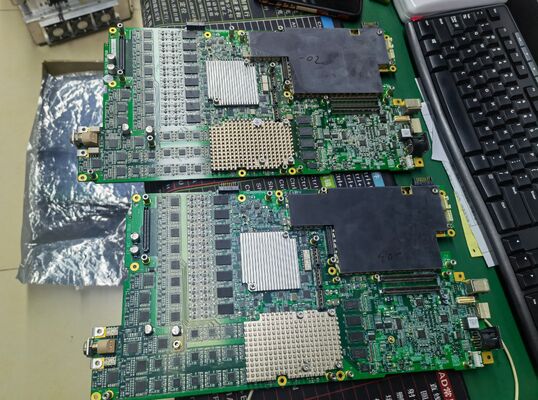

মাইন্ড্রে এম৯ আল্ট্রাসাউন্ড মেইনবোর্ড স্পেসিফিকেশন

1. কোর মডেল ও আর্কিটেকচার

• মেইনবোর্ডের পার্ট নম্বর:
  • স্ট্যান্ডার্ড সংস্করণঃ115-023067-00
  • হাই-এন্ড সংস্করণ (M9GI/EDP):115-048333-00

• প্ল্যাটফর্ম আর্কিটেকচার:mQuadro মাল্টি-চ্যানেল প্যারালাল ইমেজিং প্ল্যাটফর্ম(মিন্ড্রাইর নিজস্ব আল্ট্রাসাউন্ড প্রসেসিং আর্কিটেকচার)
• বোর্ড মডিউল: ফ্রন্ট-এন্ড (টিআর এফপিজিএ), ব্যাক-এন্ড (সিওএমই/পিসি মডিউল), পাওয়ার ম্যানেজমেন্ট (ইসি), সিস্টেম মনিটরিং (এসএম), পিএইচভি হাই ভোল্টেজ বোর্ড

2. ফ্রন্ট-এন্ড সিগন্যাল প্রসেসিং (আল্ট্রাসাউন্ড টিএক্স/আরএক্স কোর)

• TX/RX চ্যানেল:৬৫১২৮ কনফিগারযোগ্য চ্যানেল
  • TR64 সাব-বোর্ডঃ সমর্থন1 ¢ 64 চ্যানেল সম্প্রসারণ

• প্রধান নিয়ন্ত্রণ FPGA:ট্রা এফপিজিএ(নির্দিষ্ট আল্ট্রাসাউন্ড ট্রান্সমিট/রিসিভ কন্ট্রোলার)
• মাল্টি-বিমফর্মিং: পর্যন্তপ্রতি ট্রান্সমিশন ইভেন্টে 12 সমান্তরাল রাশির(ফ্রেম রেট এবং টাইমাল রেজোলিউশন সর্বাধিক করে)
• প্রোব ইন্টারফেস:
  • 1x প্রধান প্রোব পোর্ট (ফ্যাজযুক্ত অ্যারে, রৈখিক, কনভেক্স, মাইক্রো-কনভেক্সের সাথে সামঞ্জস্যপূর্ণ)
  • 3 টি সিঙ্গল-ক্রিস্টাল প্রোব, 4 ডি / টিইই ডেডিকেটেড ইন্টারফেস সমর্থন করে


3ব্যাক-এন্ড প্রসেসিং এবং সিস্টেম মডিউল

• কোর প্রসেসর: COME মডিউল (পিসি মডিউল, ডপলার প্ল্যাটফর্ম নিবেদিত)
• স্টোরেজ ইন্টারফেস:
  • এম.২ এসএসডি: স্ট্যান্ডার্ড 128GB / 240GB (বিস্তারিত)
  • Wi-Fi মডিউলের জন্য M.2 WLAN স্লট

• প্রদর্শন আউটপুট:
  • ইডিপি ডাইরেক্ট আউটপুট: 15.6 ইঞ্চি 1920×1080 এলইডি ডিসপ্লে
  • এইচডিএমআই বহিরাগত প্রদর্শন: উচ্চ সংজ্ঞা বহিরাগত মনিটর সমর্থন করে

• বাহ্যিক I/O পোর্ট:
  • ২× ইউএসবি ৩।0, ওয়াই-ফাই, ডিকম ইথারনেট, ইসিজি ট্রিগার
  • পাওয়ার, ফ্যান, কীপ্যাড, ব্যাটারি ম্যানেজমেন্ট ইন্টারফেস


4পাওয়ার অ্যান্ড সিস্টেম ম্যানেজমেন্ট

• শক্তি ব্যবস্থাপনা (ইসি): সিস্টেম পাওয়ার অন/আফ কন্ট্রোল, ভোল্টেজ রেগুলেশন, ওভার-কন্ট্রাক্ট/ওভার-ভোল্টেজ সুরক্ষা
• সিস্টেম মনিটরিং (SM): রিয়েল-টাইম ভোল্টেজ, ফ্যান গতি, তাপমাত্রা, ব্যাটারি অবস্থা পর্যবেক্ষণ
• পিএইচভি হাই ভোল্টেজ বোর্ড: প্রোব উত্তেজনার জন্য প্রোগ্রামযোগ্য উচ্চ-ভোল্টেজ pulses উৎপন্ন

5. ইমেজিং এবং কার্যকরী সহায়তা

• সমর্থিত মোডঃ বি/এম, কালার ডপলার, পিডব্লিউ/সিডব্লিউ, এইচপিআরএফ, টিডিআই, ইলাস্টোগ্রাফি, কন্ট্রাস্ট ইমেজিং
• অ্যাডভান্সড প্রসেসিংঃ আইক্লিয়ার অ্যাডাপ্টিভ নয়েজ রিডাকশন, আইবিম স্পেসিয়াল কম্পাউন্ডিং, এফসিআই ফ্রিকোয়েন্সি কম্পাউন্ডিং, টিস্যু হারমোনিক ইমেজিং
• সর্বাধিক ফ্রেম রেটঃ১০৪৮ এফপিএস(ডপলার/ফ্লো মোড)
• সর্বাধিক চিত্রের গভীরতাঃ৩৯ সেমি(ব্যাডমিনাল কনভেক্স প্রোব)

6. শারীরিক এবং সামঞ্জস্য

• মাত্রা: প্রায়।320 × 260 × 25 মিমি(পোর্টযোগ্য মেইনবোর্ড)
• সামঞ্জস্যপূর্ণ মডেলঃ M9, M9CV, M9GI, M9T, M9Vet
• অপারেটিং তাপমাত্রাঃ০৪০°সি(সিস্টেম স্তর)
