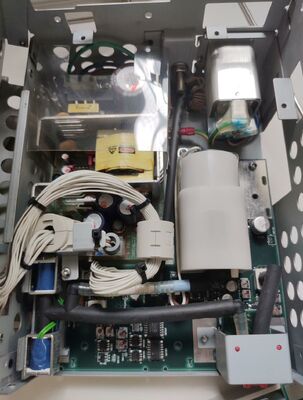

নিহন কোহডেন বিএসএম২৩০১ পাওয়ার বোর্ড ইউ৫৫০০১৩বি / ইউ৫৫০০১৩সি
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | আসল |
| পরিচিতিমুলক নাম: | nihon kohden |
| মডেল নম্বার: | bsm2301 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | Negotiation, pls contact me |
| প্যাকেজিং বিবরণ: | শক্ত কাগজের বাক্স |
| ডেলিভারি সময়: | পেমেন্ট নিশ্চিত হওয়ার পর 1-2 কার্যদিবসের মধ্যে |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 10 |
|
বিস্তারিত তথ্য |
|||
| ব্র্যান্ড: | নিহন কোহডেন | মডেল: | bsm2301 |
|---|---|---|---|
| পিএন: | U550013B/U550013C | ওয়ারেন্টি: | 3 মাস |
| price: | NEGOTIABLE | ||
| বিশেষভাবে তুলে ধরা: | ইউ৫৫০০১৩সি পাওয়ার বোর্ড,বিএসএম২৩০১ পাওয়ার বোর্ড |
||
পণ্যের বর্ণনা

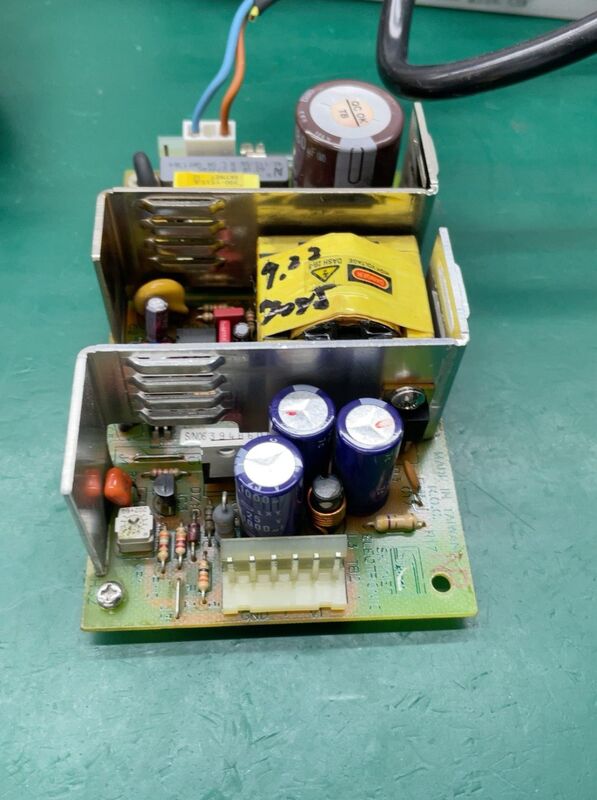

PN:U550013B / U550013C nihon kohden bsm2301 পাওয়ার বোর্ড
ব্র্যান্ড: নিহোন কোহডেনপ্রযোজ্য মডেলবিএসএম-২৩০১এ/সি/কে।পার্ট নম্বর: U550013B / U550013C (পাওয়ার সাপ্লাই ইউনিট)
1মৌলিক ইনপুট পরামিতি
- এসি ইনপুট ভোল্টেজ: ১০০২৪০ ভিএসি ±১০%, স্বয়ংক্রিয় সুইচিং
- এসি ইনপুট ফ্রিকোয়েন্সি: ৫০/৬০ হার্জ ±২%
- ইনপুট বর্তমান: সর্বোচ্চ 1.0 A @ 100 VAC
- বিদ্যুৎ খরচ: এসি মোডঃ 70 ভিএ সর্বোচ্চ; ব্যাটারি মোডঃ 40 ওয়াট সর্বোচ্চ
- ফিউজ: অন্তর্নির্মিত 2 A / 250 VAC ধীর-ধ্বনি ফিউজ (এসি ইনলেট)
- ব্যাটারি ইনপুট: ১০.৮.১৫.০ ভিডিসি (রিচার্জেবল নি-এমএইচ ব্যাটারি প্যাক, ১০এইচআর-৪/৩এফএইউসি-এনকে)
2ডিসি আউটপুট পরামিতি (প্রধান শক্তি বোর্ড)
| আউটপুট চ্যানেল | ভোল্টেজ | বর্তমান রেটিং | লোড ও ফাংশন |
|---|---|---|---|
| +১৫ ভিডিসি | +15.0 ভি ± 5% | 3.0 সর্বোচ্চ | প্রধান সিস্টেম, অ্যানালগ সার্কিট, ব্যাকলাইট, NIBP/IBP মডিউল |
| +৫ ভিডিসি | +৫.০ ভি ±৩% | 2.5 সর্বোচ্চ | ডিজিটাল লজিক, সিপিইউ, টাচস্ক্রিন, ইন্টারফেস মডিউল |
| +৩.৩ ভিডিসি | +৩.৩ ভি ±৩% | 1.5 সর্বোচ্চ | এমসিইউ, মেমরি, যোগাযোগ সার্কিট (ডিসি-ডিসি +15 ভি থেকে রূপান্তরিত) |
| -৫ ভিডিসি | -৫.০ ভোল্ট ±৫% | 0.5 সর্বোচ্চ | এনালগ সিগন্যাল কন্ডিশনার (ইসিজি/রেস্প) |
| +৬ ভিডিসি | +৬.০ ভোল্ট ±৫% | 1.0 সর্বোচ্চ | অপশনাল রেকর্ডার মডিউল (WS-231P) |
3. শারীরিক ও পরিবেশগত বৈশিষ্ট্যাবলী
- বোর্ডের মাত্রা: আনুমানিক 150 × 100 × 35 মিমি (L × W × H)
- ওজন: প্রায় ০.৪৫ কেজি
- অপারেটিং তাপমাত্রা: 0 °C থেকে +40 °C
- সংরক্ষণ তাপমাত্রা: -২০ °সি থেকে +৬০ °সি
- আপেক্ষিক আর্দ্রতা: ৩০% ৮৫% আরএইচ (অ-কন্ডেনসিং)
- উচ্চতা: অপারেটিংঃ -৫০০ মি থেকে ৩০০০ মি; স্টোরেজঃ -৫০০ মি থেকে ১৩,১০০ মি
4. সুরক্ষা ও নিরাপত্তা বৈশিষ্ট্য
- ওভার ভোল্টেজ সুরক্ষা (ওভিপি): ট্রিগার >১৬.৫ ভোল্ট (+১৫ ভোল্ট), >৫.৫ ভোল্ট (+৫ ভোল্ট)
- ওভার-কন্ট্রাক্ট (ওসিপি) সুরক্ষা: সকল আউটপুটের জন্য ওভার-কন্ট্রাক্ট এ অটো-শটডাউন
- শর্ট সার্কিট সুরক্ষা (এসসিপি): ফোল্ডব্যাক বর্তমান সীমাবদ্ধ, স্বয়ংক্রিয় পুনরুদ্ধার
- আইসোলেশন ভোল্টেজ: ৪০০০ ভিএসি (ইনপুট থেকে আউটপুট, মেডিকেল গ্রেড)
- ফুটো প্রবাহ: <100 μA (রোগীর ফাঁস, আইইসি 60601-1 পূরণ করে)
- EMC সম্মতি: আইইসি 60601-1-2, EN 55011 ক্লাস বি (নির্গমন)
5. কন্ট্রোল ও ইন্টারফেস
- শক্তি নিয়ন্ত্রণ: ইন্টিগ্রেটেড পাওয়ার ম্যানেজমেন্ট এমসিইউ, এসি / ব্যাটারি অটো-সুইচিং
- ব্যাটারি চার্জিং: স্বাভাবিক চার্জঃ ৩৭০ এমএ (সর্বোচ্চ ১৬ ঘন্টা); ট্রিকল চার্জঃ ৩৭০ এমএ (১.২ সেকেন্ড / ১ মিনিট ব্যবধান)
- সংযোগকারী:
- CN401: প্রধান বোর্ডের প্রধান আউটপুট (+15V, +5V, GND, নিয়ন্ত্রণ সংকেত)
- এসি ইনলেটঃ ফিউজ এবং গ্রাউন্ড টার্মিনাল সহ আইইসি সি 6 সকেট
- ব্যাটারি সংযোজকঃ CN1401 (10.815 VDC ইনপুট)
6. সম্মতি মান
- নিরাপত্তাঃ আইইসি ৬০৬০১-১ঃ2005, আইইসি ৬০৬০১-২-৪৯ (মেডিকেল ইলেকট্রিক্যাল সেফটি)
- EMC: IEC 60601-1-2:2007, EN 60601-1-2
- পারফরম্যান্সঃ নিহন কোহডেন অভ্যন্তরীণ মেডিকেল পিএসইউ স্পেসিফিকেশন
মূল নোট
- এই পিএসইউটি বিএসএম-২৩০৩/২৩০৪/২৩৫১ সিরিজের সাথে ভাগ করা হয় (একই কোর আউটপুট স্পেসিফিকেশন) ।
- +৩.৩ ভোল্ট প্রাইমারি +১৫ ভোল্ট আউটপুট থেকে বোর্ড ডিসি-ডিসি কনভার্টার দ্বারা উত্পাদিত হয়।
