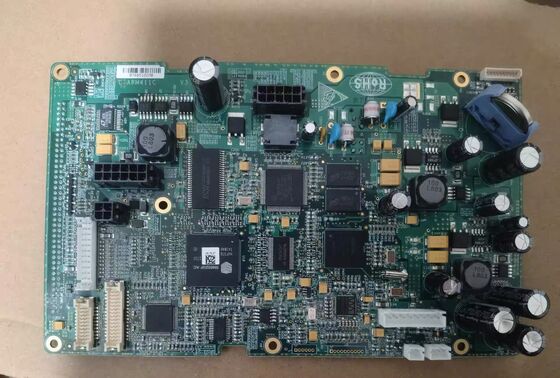

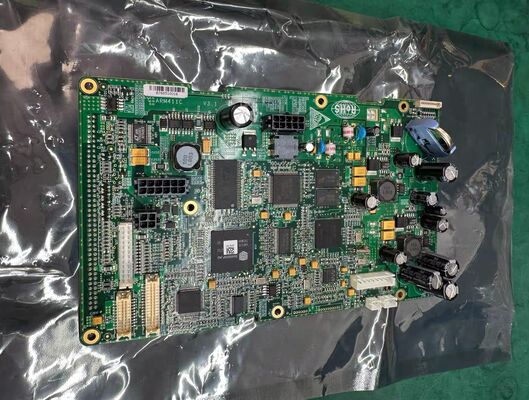

গোল্ডওয়ে জি৬০ মেইনবোর্ড পি/এন ৪৫৩৫৬৪২৮৮৭৫২ ইলেকট্রনিক ডিভাইস ইন্টিগ্রেশনের জন্য

GOLDWAY G60 মেইনবোর্ড P/N 453564288752

1. মূল সনাক্তকরণ ও মৌলিক তথ্য

• মডেল: জি৬০ মেইনবোর্ড (ফিলিপ গোল্ডওয়ে)
• পার্ট নম্বর (পি/এন): ৪৫৩৫৬৪২৮৮৭৫২ (অরিজিনাল মেইনবোর্ড)
• শ্রেণী: মেডিকেল-গ্রেড রোগীর মনিটর প্রধান সার্কিট বোর্ড
• সামঞ্জস্য: গোল্ডওয়ে জি৬০ মডুলার বেডসাইড রোগীর মনিটর
• মাত্রা: প্রায় 14 × 10 × 8 সেমি
• নেট ওজন: ০.৬৫ কেজি
• বোর্ডের ধরন: মাল্টি-লেয়ার পিসিবি, মডুলার এক্সপেনশন ডিজাইন

2বৈদ্যুতিক ও পাওয়ার স্পেসিফিকেশন

• পাওয়ার ইনপুট ইন্টারফেস: হোস্ট পাওয়ার মডিউলের সাথে ইন্টিগ্রেটেড, ইনপুটঃ 100 ¢ 240 VAC, 50/60 Hz, 1.5 A
• বোর্ডে বিদ্যুৎ উৎপাদন: মডিউল এবং পেরিফেরিয়ালগুলির জন্য স্থিতিশীল ডিসি আউটপুট (12V, 5V, 3.3V)
• শক্তি ব্যবস্থাপনা: ওভার ভোল্টেজ, ওভার কারেন্ট, শর্ট সার্কিট এবং ইএসডি সুরক্ষা
• স্ট্যান্ডবাই পাওয়ার খরচ: < ৫ ওয়াট

3. যোগাযোগ ও সম্প্রসারণ ইন্টারফেস

• নেটওয়ার্ক ইন্টারফেস: HL7 প্রোটোকল, কেন্দ্রীয় মনিটরিং সিস্টেম (UT4800) এবং বেড-টু-বেড নেটওয়ার্কিংয়ের জন্য 1 × গিগাবাইট ইথারনেট (LAN)
• পেরিফেরাল ইন্টারফেস: ২× ইউএসবি ২।0, 1 × ভিজিএ (বাহ্যিক প্রদর্শন আউটপুট), 1 × নার্স কল পোর্ট, 1 × আরএস 232 সিরিয়াল পোর্ট
• মডিউল সম্প্রসারণ স্লট: প্লাগ-এন্ড-প্লে প্যারামিটার মডিউলগুলির জন্য 5x ডেডিকেটেড মডুলার স্লট (ইসিজি/এসপিও2/এনআইবিপি/আইবিপি/ইটিসিও2/১২-লিড ইসিজি/সিও/মাল্টিগাস)
• অ্যালার্ম ইন্টারফেস: ইন্টিগ্রেটেড ভিজ্যুয়াল/অডিওয়াল অ্যালার্ম কন্ট্রোল সার্কিট

4. ডাটা স্টোরেজ ও প্রসেসিং

• ইনবোর্ড মেমরি: ৮ জিবি ফ্ল্যাশ স্টোরেজ + ২ জিবি ডিডিআর৩ র্যাম
• ট্রেন্ড ডেটা স্টোরেজ: মাল্টি-প্যারামিটার ট্রেন্ড ডেটার 2400 ঘন্টা পর্যন্ত
• ওয়েভফর্ম স্টোরেজ: ২৪০ মিনিট পূর্ণ-প্রকাশ ইসিজি ওয়েভফর্ম রেকর্ডিং
• এলার্ম ইভেন্ট লগ: 500 টি পর্যন্ত অ্যালার্ম ইভেন্ট এবং ব্যবহারকারীর অপারেশন লগ সংরক্ষণ করে
• রিয়েল-টাইম প্রসেসিং: ইসিজি/রেসপ/স্পো2/এনআইবিপি সিগন্যাল প্রসেসিং এবং বিশ্লেষণের জন্য হাই-স্পিড এমসিইউ

5. সমর্থিত মনিটরিং পরামিতি এবং কর্মক্ষমতা

• স্ট্যান্ডার্ড প্যারামিটার সমর্থিত:
  • ইসিজি (৩/৫-লিড, ১২-লিড ঐচ্ছিক): এসটি সেগমেন্ট বিশ্লেষণ, অ্যারাইথমিয়া সনাক্তকরণ, পেসমেকার স্বীকৃতি, এইচআর পরিসীমা ১৫-৩০০ বিপিএম, নির্ভুলতা ±১% বা ±২ বিপিএম
  • SpO2 (ফিলিপ ফাস্ট-SpO2): পরিসীমা ০ ০১০০%, নির্ভুলতা ±২% (৭০ ০১০০% পরিসীমা), PR ২০ ০২৫০ bpm
  • এনআইবিপিঃ অ্যাসিলোমেট্রিক পদ্ধতি, যথার্থতা ±5 মিমিএইচজি (±0.7 কেপিএ), প্রাপ্তবয়স্ক/শিশু/নতুনজাতক মোড
  • RESP: প্রতিবন্ধকতা পদ্ধতি, RR 5×120 bpm, সঠিকতা ±2 bpm
  • ডুয়াল-চ্যানেল TEMP: পরিসীমা ০৫০°C, নির্ভুলতা ±০.১°C

• ঐচ্ছিক বর্ধিত পরামিতি: দ্বৈত আইবিপি, ইটিসিও 2 (মাইক্রোস্ট্রিম), হার্ট আউটপুট (সিও), মাল্টিগাস মনিটরিং

6. সম্মতি ও নিরাপত্তা মানদণ্ড

• নিরাপত্তা সার্টিফিকেশন: আইইসি ৬০৬০১-১-২০০৫+এএমডি১ঃ2012আইইসি ৬০৬০১-১-২:2014
• গুণমান ব্যবস্থাপনা: আইএসও ৯০০১, আইএসও ১৩৪৮৫, সিই (এমডিআর ২০১৭/৭৪৫), এফডিএ সম্মত
• EMC সম্মতি: আইইসি 60601-1-2:2014 (বৈদ্যুতিন চৌম্বকীয় অনাক্রম্যতা এবং নির্গমন)
• পরিবেশগত রেটিং: আইপিএক্স১ (ড্রিপ-প্রুফ), অপারেটিং তাপমাত্রা ১০৩৫°সি, স্টোরেজ তাপমাত্রা -২০৬০°সি

7. রক্ষণাবেক্ষণ ও সার্ভিস নোট

• গ্যারান্টি: নতুন/প্রাথমিক ইউনিটের জন্য ৯০ দিন
• প্রতিস্থাপনের প্রয়োজনীয়তা: সম্পূর্ণ সামঞ্জস্যের জন্য P/N 453564288752 এর সাথে মিলতে হবে
• ক্যালিব্রেশন: মেইনবোর্ড প্রতিস্থাপনের পরে সমস্ত প্যারামিটার মডিউল পুনরায় ক্যালিব্রেট করুন
• ইএসডি সুরক্ষা: ইনস্টলেশন/মেরামতের সময় কঠোরভাবে এএসডি-বিরোধী হ্যান্ডলিং প্রয়োজন
• সংরক্ষণ: শুষ্ক, ধুলো মুক্ত পরিবেশ (আপেক্ষিক আর্দ্রতা ৩০% ৭৫%)
