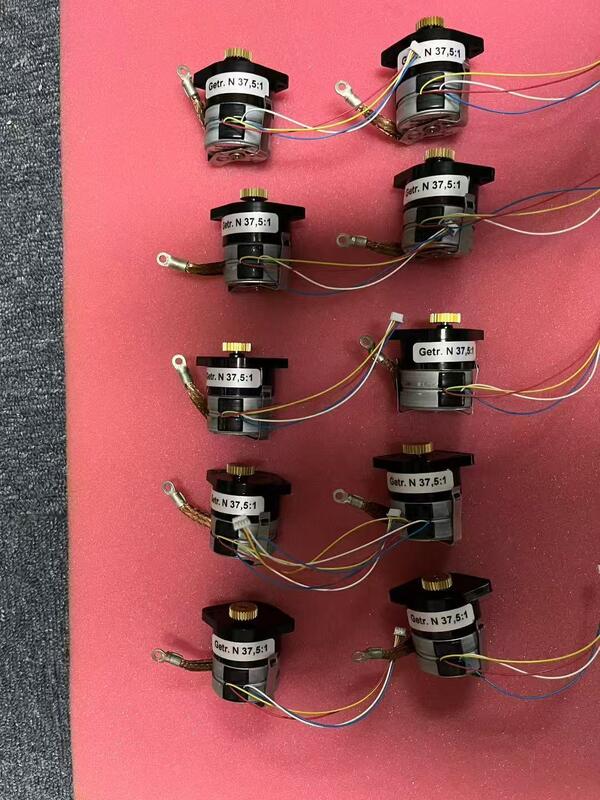

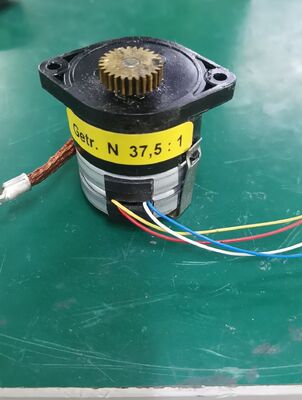

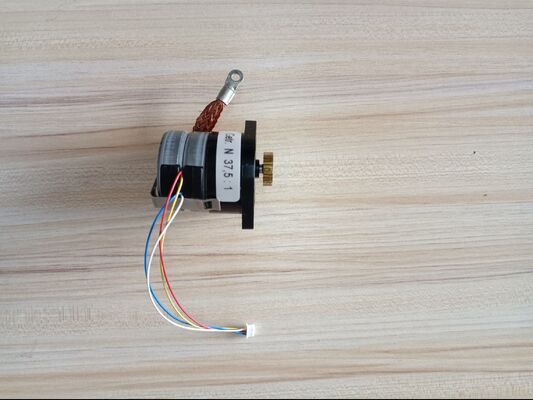

PN:451261010401 / M2703-60004 ফিলিপ অ্যাভালন FM20 / FM30 ফিটাল মনিটর – রেকর্ডার স্টেপার মোটর

PN:451261010401 / M2703-60004 ফিলিপ অ্যাভালন FM20 / FM30 ভ্রূণের মনিটর রেকর্ডার স্টেপার মোটর

2বৈদ্যুতিক ও যান্ত্রিক বিশেষ উল্লেখ

• মোটর প্রকারঃ২-ফেজ, ৪-ডায়ার স্টেপার মোটর
• অপারেটিং ভোল্টেজঃডিসি ১২ ভোল্ট(অভ্যন্তরীণ মনিটর সরবরাহ)
• গিয়ার অনুপাতঃ5:1(N37 গিয়ারবক্স)
• ধাপ কোণঃ7.5°/পদক্ষেপ(গিয়ার কমানোর পরঃ1.5°/পদক্ষেপ)
• নামমাত্র স্রোত/ফেজঃ0.৬৭ এ
• ধাপ প্রতিরোধঃ5.6 Ω
• ফেজ ইন্ডাক্ট্যান্সঃ4.২ এমএইচ
• টর্চ ধরে রাখাঃ8.3 কেজি-সেমি (≈0.81 এন·এম)
• আউটপুট শ্যাফ্টঃডি-শ্যাফ্ট(কাগজ রোলার ফিট)
• লোড ছাড়াই গতিঃ approx.50 RPM @ 12 V
• নির্বাচনযোগ্য কাগজের গতিঃ১ সেমি/মিনিট, ২ সেমি/মিনিট, ৩ সেমি/মিনিট

3শারীরিক মাত্রা

• আকারঃ Ø৩৭ মিমি, দৈর্ঘ্য৪৫ মিমি(গিয়ারবক্স সহ)
• ওজনঃ প্রায়.১১০ গ্রাম
• আইসোলেশন ক্লাসঃক্লাস বি
• ওয়্যারিংঃ৪টি তার (লাল, নীল, বাদামী, সাদা)বিশেষ সংযোগকারী সহ

4. ফাংশন ও সামঞ্জস্য

• উদ্দেশ্যঃ FHR এবং টোকোগ্রাম মুদ্রণের জন্য অন্তর্নির্মিত তাপ রেকর্ডার চালায়।
• সামঞ্জস্যপূর্ণ মডেল:ফিলিপ অ্যাভালন এফএম২০, এফএম৩০(M2702A / M2703A)
